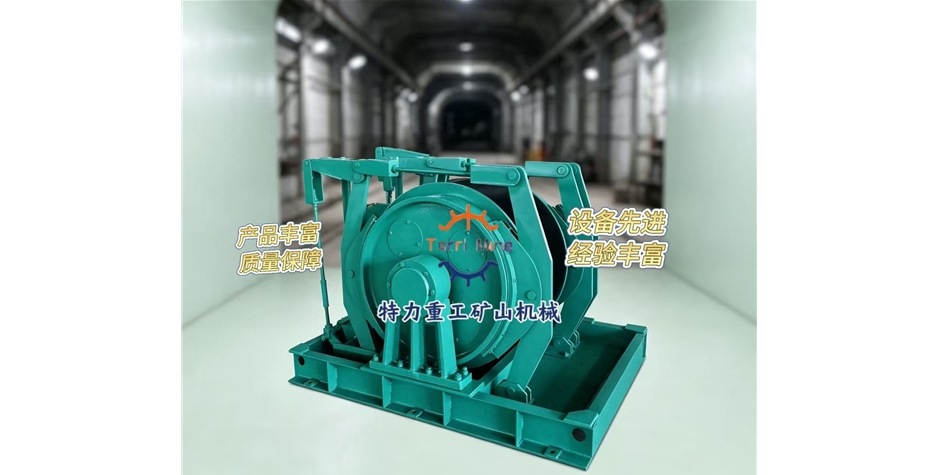

JD-4调度绞车
调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作
产品名称：调度绞车
产品规格：JD-1调度绞车、JD-1.6调度绞车、JD-2.5调度绞车、JD-4调度绞车
产品材质：铸铁等
产品用途：调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作，也可使用于回采工作面和掘进工作面装载站上调度编组矿车。
产品特点：设计合理，结构紧凑，操作方便，维修简单，使用范围广，安全可靠。
JD调度绞车主要参数:
|
型号 参数 |
JD-1 |
JD-1.6 |
JD-2.5 |
JD-4 |
|
|
外层钢丝绳静张力 |
10 |
16 |
25 |
40 |
|
|
绳速 （m/s） |
|
0.433 |
0.733 |
1.16 |
0.95 |
|
|
1.033 |
1.399 |
1.45 |
1.48 |
|
|
平均 |
0.733 |
1.066 |
1.31 |
1.22 |
|
|
容绳量 |
绳径（mm） |
12.5 |
15 |
18.5 |
21.5 |
|
绳长（m） |
400 |
400 |
500 |
850 |
|
|
滚筒尺寸 （直径×宽度）(mm) |
Φ224×304 |
Φ310×400 |
Φ620×580 |
Φ580×600 |
|
|
总减速比 |
41 |
32.5 |
42.24 |
32.75 |
|
|
外型尺寸 （长×宽×高）(mm) |
1120×766×727 |
1435×1217×1255 |
1830×1794×1390 |
2200×1965×1425 |
|
|
绞车重量 （包括电动机）（kg） |
542 |
1370 |
2500 |
3750 |
|
|
隔爆电动机 |
型号 |
YBJ-11.4 |
YBJ-25 |
YBJ-40 |
YBK-280M-6- |
|
功率（KW） |
11.4 |
25 |
40 |
55 |
|
|
转数（r/min） |
1460 |
1465 |
1470 |
980 |
|
|
电压（V） |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
电器设备 |
隔爆磁力启动器 |
Qc83-80N |
Qc83-80N |
Qc83-80N |
BQZ-120N |
|
隔爆控制按钮 |
LA81-3 |
LA81-3 |
LA81-3 |
LA81-3 |
|
安徽特力重工矿山机械制造有限公司生产调度绞车、双速绞车、回柱绞车、运输绞车、耙斗装岩机、液压支柱等矿山机械产品；其中JD系列调度绞车又分为JD-1调度绞车、JD-1.6调度绞车、JD-2.5调度绞车、JD-4调度绞车、等调度绞车型号。
