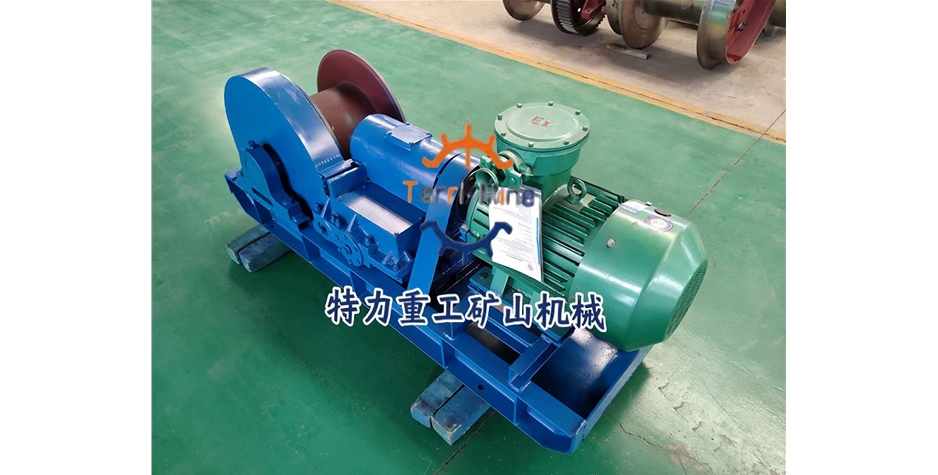

JH-14回柱绞车-安徽特力重工矿山机械制造有限公司

回柱绞车

查看分类

回柱绞车

为了更好的展现产品请配合完善：
产品名称：回柱绞车
产品规格：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
产品材质：铸铁等
产品用途：回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。
产品特点：JH系列回柱绞车由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤
程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。主要型号有：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
JH系列回柱绞车主要参数：

型号参数			JH-14	JH-20A	JH-30
钢丝绳平均静张力（KN）			140	200	300
钢丝绳平均绳速（m/s）			0.115	0.118	0.13
卷筒	直径×宽度（mm）		Φ380×310	Φ430×550	Φ560×550
卷筒	容绳量（m）		130	170	220
钢丝绳	直径（mm）		21.5	24.5	30
	结构		绳6×19	绳6×19	绳6×19
	公称抗拉强度（MPa）		1550	1550	1550
隔爆型电动机	型号		YBK₃-200L₁-6	YBK₃-200L₂-6	YBK₃-280S-6
	功率（kW）		18.5	22	45
	电压（V）		380/660	380/660	380/660
	转速（r/min）		970	970	980
传动比			188	259.96	269.123
外型尺寸：长×宽×高（mm）			1955×680×815	2560×968×797	3300×1078×1034
绞车重量（包括电机）（kg）			1350	2600	4460
配套电气用户自备		隔爆磁力起动器	QEZ-80/660（380）	QEZ-80/660（380）	QEZ-80/660（380）
配套电气用户自备		隔爆控制按钮	BZA-5/127-3	BZA-5/127-3	BZA-5/127-3
