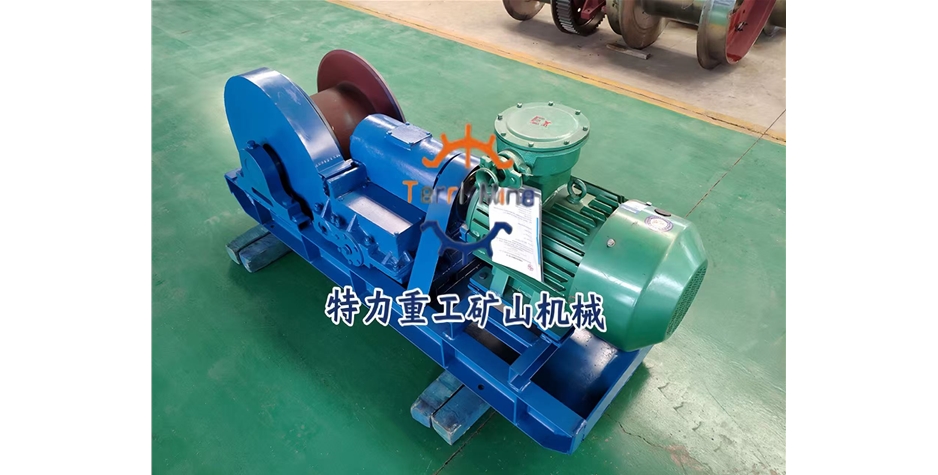

JH-14回柱绞车_JHMB14慢速绞车
回柱绞车又称慢速绞车
为了更好的展现产品请配合完善：
产品名称：回柱绞车
产品规格：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
产品材质：铸铁等
产品用途：回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。
产品特点：JH系列回柱绞车由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤
程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。主要型号有：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
JH系列回柱绞车主要参数：
|
型号 参数 |
JH-14 |
JH-20A |
JH-30 |
||
|
钢丝绳平均静张力（KN） |
140 |
200 |
300 |
||
|
钢丝绳平均绳速（m/s） |
0.115 |
0.118 |
0.13 |
||
|
卷筒 |
直径×宽度（mm） |
Φ380×310 |
Φ430×550 |
Φ560×550 |
|
|
容绳量（m） |
130 |
170 |
220 |
||
|
钢丝绳 |
直径（mm） |
21.5 |
24.5 |
30 |
|
|
结构 |
绳6×19 |
绳6×19 |
绳6×19 |
||
|
公称抗拉强度（MPa） |
1550 |
1550 |
1550 |
||
|
隔爆型电动机 |
型号 |
YBK3-200L1-6 |
YBK3-200L2-6 |
YBK3-280S-6 |
|
|
功率（kW） |
18.5 |
22 |
45 |
||
|
电压（V） |
380/660 |
380/660 |
380/660 |
||
|
转速（r/min） |
970 |
970 |
980 |
||
|
传动比 |
188 |
259.96 |
269.123 |
||
|
外型尺寸：长×宽×高（mm） |
1955×680×815 |
2560×968×797 |
3300×1078×1034 |
||
|
绞车重量（包括电机）（kg） |
1350 |
2600 |
4460 |
||
|
配套电气用户自备 |
隔爆磁力 起动器 |
QEZ-80/660（380） |
QEZ-80/660（380） |
QEZ-80/660（380） |
|
|
隔爆控制按钮 |
BZA-5/127-3 |
BZA-5/127-3 |
BZA-5/127-3 |
||
|
型号 |
JHMB-14 |
|
外层钢丝绳 静张力KN |
140 |
|
钢丝绳平均静张力 KN |
170 |
|
钢丝绳平均速度m/s |
0.10 |
|
卷筒尺寸 mm |
Ф400×302 |
|
钢丝绳直径 mm |
21.5 |
|
容绳量m |
150 |
|
结构 |
绳6×19 |
|
传动比 |
175 |
|
钢丝绳公称抗拉强度 MP |
1670 |
|
电动机规格型号 |
YBK3-200L2-6 |
|
功率 KW |
22 |
|
转速 r/min |
740 |
|
电压 |
380V/660V 660/1140V |
|
外形尺寸 (长*宽*高)mm |
2688×930×1100 |
|
绞车质量 (包括电动机) Kg |
2432 |
